日韩一级欧美一级,东京一本大道人妻无码免费一区,成年动漫18禁无码3D动漫,成人片黄网站色大片免费观看,亚洲日韩乱码人人爽人人澡人,亚州精品私密视频,亚洲综合熟女久久久30p,影音先锋在线视频

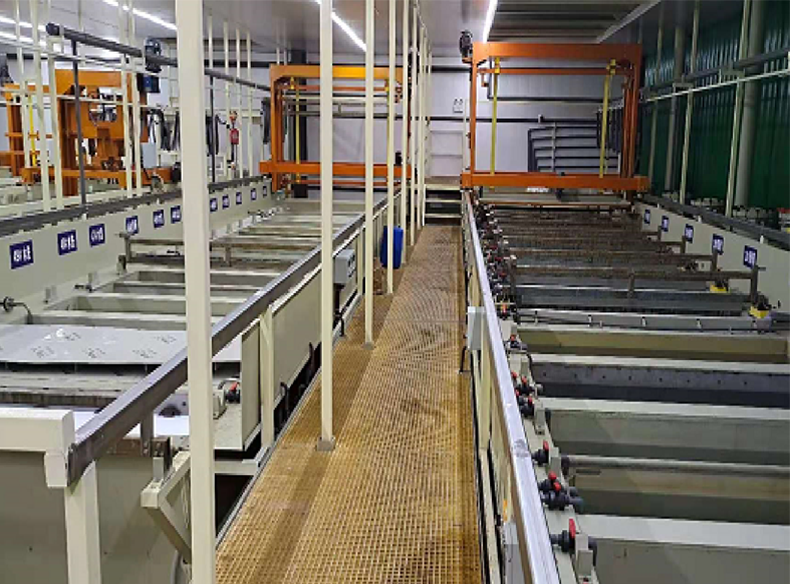

1、金屬離子

金屬離子指的是鋅離子和鎳離子。鋅離子對鍍液的電流效率有較大的影響；提高鋅離子的質量濃度能提高鍍液的電流效率。過高會影響產品外觀，鍍層灰朦、發(fā)暗、中低區(qū)起條紋，并降低鍍層中鎳的質量分數；過低則會令鍍層發(fā)暗，粗糙度上升。另外鍍層中的鎳也會隨著鋅離子的質量濃度變化而變化(隨鋅離子和鎳離子的比值變化而變化）。為了方便控制鍍層中鎳的質量分數，需要嚴格地控制以保持鍍液中鎳離子的質量濃度。鎳離子的質量濃度過高會造成鍍層發(fā)暗，低位發(fā)黑；過低則高位灰黃無光，中低位灰白不亮。鍍液中鋅離子需要8h分析一次。鋅離子通過槽外另設的溶鋅槽溶解鋅板來補加。鎳離子需每天分析一次。鎳離子根據通電量來補加的自動加藥設備添加。為了保證鎳離子的質量濃度穩(wěn)定，需在現場摸索適合本生產線的消耗量，以不斷調整自動加藥設備的添加量。

2、NaOH

NaOH一方面是鋅離子的配位劑；另一方面又充當溶液的導電鹽，起到降低溶液電阻、提高鍍液分散能力的作用。NaOH有助于形成潔白致密的鍍層，其質量濃度過低會造成鍍層發(fā)黑，形成海綿狀鍍層，高位粗糙等。NaOH在一定程度上會對鍍層中的鎳造成影響，過高、過低都不利于鍍層的質量，所以需要每天分析一次，并及時進行調整。

3、穩(wěn)定劑

穩(wěn)定劑有助于維持鍍層均勻的合金組分。其體積分數提高，鍍層中的鎳相應地會微幅上調；過量會降低電流效率。穩(wěn)定劑通過根據通電量來補加的自動加藥設備添加。為了保證穩(wěn)定的體積分數，需在現場摸索適合本上產線的消耗量，以不斷調整自動加藥設備的添加量。

4、晶細劑

晶細劑的作用是使鏡層結晶細致。晶細劑過量會降低電流效率。晶細劑通過根據通電量來補加的自動加藥設備添加。為了保證穩(wěn)定的體積分數，需在現場摸索適合本生產線的消耗量，以不斷調整自動加藥設備的添加量。

5、溫度

HKS-315堿性電鍍鋅鎳合金工藝的溫度范圍非常寬，從10℃至40℃都能獲得合格的鍍層。但溫度過低，電流效率會下降。為了適合工廠生產實際，將操作的溫度控制在20℃~35℃。

6、電流密度

HKS-315堿性電鍍鋅鎳合金工藝的電流密度范圍非常寬，從0.25A/dm2至5A/dm2都可以得到滿意的鍍層。電流密度大，高位也不會燒焦；電流密度小，低位周圍效果還可以。

7、陽極

HKS-315堿性電鍍鋅鎳合金工藝的陽極采用鍍鎳的鐵板或電解鎳板。考慮到成本的問題，一般選用鍍鎳的鐵板作為陽極。區(qū)別于某些電鍍鋅鎳合金工藝采用鋅板或鋅板、鎳板聯用作為陽極的做法，這樣做有一個優(yōu)點，避免了槽液濃度過高或是局部濃度過高以及不均勻的情況發(fā)生。

在保證鍍層厚度大于8um的情況下進行藍色、黑色、彩色、白色鈍化。鈍化完成放置24h后進行中性鹽霧試驗，試驗結果完全可以達到白銹時間為300h以上，產生紅銹時間為1000h以上。
