    關于配電箱電氣給大家也整理不少了，但是配電箱有個電氣人需要知道的知識，那就是配電箱系統圖，下面電氣就給你整理如下：

    配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。
    正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。
配電箱用途：
便于管理，當發生電路故障時有利于檢修。配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多，鐵質中又?jǐn)?shù)不銹鋼配電箱運用范圍廣。
配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。
配電箱分類：
按結構特征和用途分類：
（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。
（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
（3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。
（4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。
配電箱各類符號標注：

根據圖紙《配電箱系統圖》中標注
NPX630/3P 1A中：NPX630是斷電器的型號，3P是三極，1A指最大斷路電流為1A。
NPX160/3P 160A WL1 YJV-4*70 1*35-SC80 FC58.8W AP3配電箱：
NPX160是斷電器的型號
3P指三極，額定頻率為50Hz,額定絕緣電壓為690V，脫扣器電流40-160A。
WL1：指回路1。后面還有回路2等。
YJV：銅芯交聯聚乙烯電纜。
NHYJV：耐火銅芯交聯聚乙烯電纜
4*70 1*35：指4根線芯截面70mm2加一根線芯截面35的中性線芯。
SC80：指穿直徑為80的焊接鋼管（俗稱黑鐵管）。
FC：指暗敷在地面內。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC  0.78KW 照明：
C65N為斷電器型號
C10/1P：斷電器最大斷路電流為10A，極數為一極。
BV：銅芯聚氯乙烯絕緣電纜
3*2.5：3根線芯截面面積2.5mm2的
SC15：穿直徑15mm的鋼管
CC：暗敷設在屋面或頂板內。

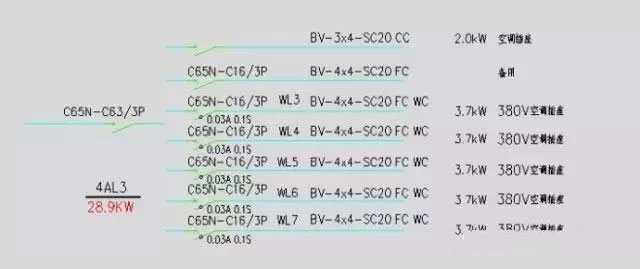

C65N-C16/3P WL5 BV-4*4-SC20 FC WC  3.7KW 380V空調插座：
回路5中，斷電器型號為C65N，最大斷路電流為16A，采用4根線芯截面4mm2的銅芯聚氯乙烯絕緣電纜，穿直接20mm的鋼管，暗敷設在地面內、墻內。
另：
各種敷設方式
AB - 沿或跨梁（屋架）敷設
BC - 暗敷設在梁內
AC - 沿或跨柱敷設
CLC - 暗敷設在柱內
WS - 沿墻面敷設
WC - 暗敷設在墻內
CE - 沿天棚或頂板面敷設
CC - 暗敷設在屋面或頂板內
SCE - 吊頂內敷設
FC - 地板或地面下敷設
SC - 穿焊接鋼管敷設
MT - 穿電線管敷設
PC - 穿硬塑料管敷設
FPC - 穿阻燃半硬聚氯乙烯管敷設
CT - 電纜橋架敷設
MR - 金屬線槽敷設
M - 用鋼索敷設
KPC - 穿聚氯乙烯塑料波紋電線管敷設
CP - 穿金屬軟管敷設
DB - 直接埋設
TC - 電纜溝敷設
CE - 混凝土排管敷設。
脫扣方式
MA - 磁脫扣
TM - 熱磁脫扣
MIC - 電子脫扣
分?jǐn)嗄芰?BR>分?jǐn)嗄芰Ψ?個等級：
F : 36KA
N : 50KA
H : 70KA
S : 100KA
L : 150KA
